Feuerwehrlaufkarten – essenziell für Feuerwehreinsätze

Feuerwehrlaufkarten nach DIN 14675

Feuerwehrlaufkarten sind ein zentrales Einsatzmittel der Feuerwehr im Zusammenhang mit Brandmeldeanlagen. Sie führen Einsatzkräfte im Alarmfall gezielt vom Feuerwehr-Anlaufpunkt bis zum ausgelösten Brandmelder und ermöglichen eine schnelle Orientierung im Gebäude. Die Anforderungen an Inhalt, Darstellung und Aktualität sind in der DIN 14675 geregelt und Bestandteil der Abnahme und des Betriebs von Brandmeldeanlagen.

Feuerwehrlaufkarten nach DIN 14675 – ITC Lexikon

Das erwartet Sie in diesem Lexikonartikel

Inhalt

  1. 1. Was müssen Feuerwehrlaufkarten nach DIN 14675 beinhalten?
  2. 2. Wer benötigt Feuerwehrlaufkarten?
  3. 3. Wann sind Feuerwehrlaufkarten erforderlich?
  4. 4. Welche rechtlichen Grundlagen gelten für Feuerwehrlaufkarten?
  5. 5. Was ist der Unterschied zwischen Feuerwehrlaufkarten und Feuerwehrplänen?
  6. 6. Was passiert, wenn keine oder fehlerhafte Feuerwehrlaufkarten vorhanden sind?
  7. 7. Wer ist für die Aktualisierung von Feuerwehrlaufkarten verantwortlich?
  8. 8. Warum sollten Feuerwehrlaufkarten von einem Fachbetrieb erstellt werden?
  9. 9. Fazit

Was müssen Feuerwehrlaufkarten nach DIN 14675 beinhalten?

Feuerwehrlaufkarten bestehen aus klar definierten Bestandteilen, die eine schnelle und sichere Orientierung im Einsatzfall gewährleisten:

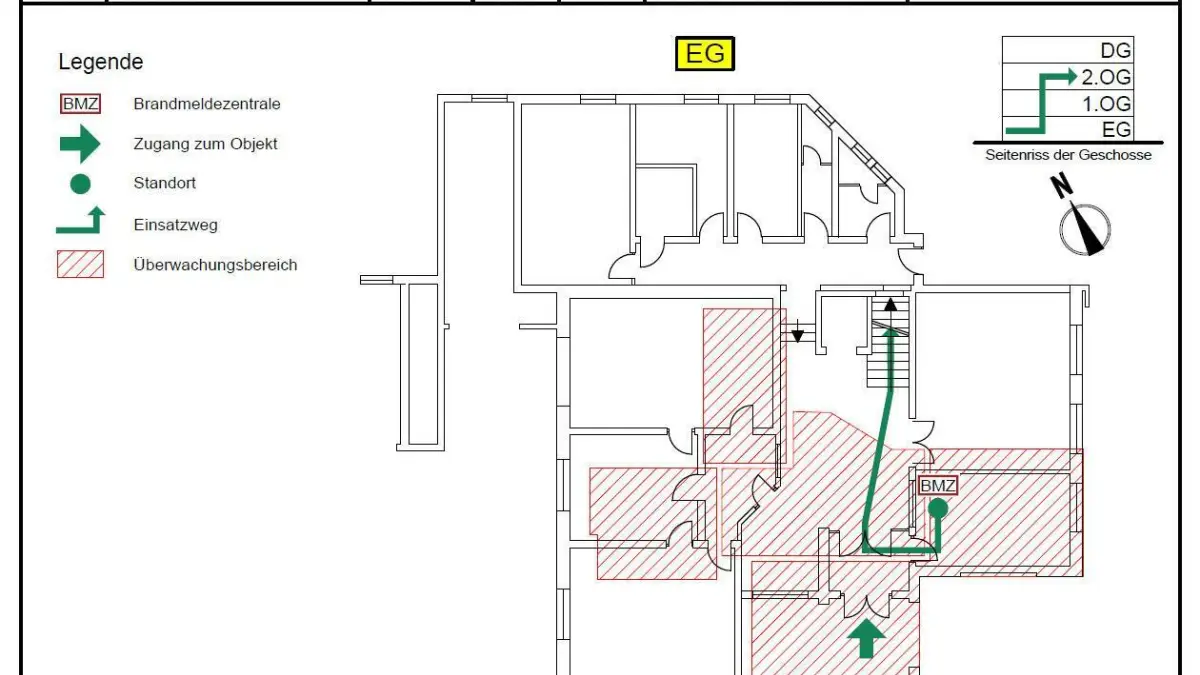

  • Vorderseite – Übersichtsplan
    Darstellung des Gebäudes mit Feuerwehr-Anlaufpunkt, Brandabschnitten, Zugängen, Treppenräumen und der Lage der Brandmeldezentrale.

  • Rückseite – Detailplan
    Detaillierter Grundriss des betroffenen Bereichs mit eindeutig gekennzeichnetem Brandmelder, Laufweg vom Anlaufpunkt sowie sicherheitsrelevanten Einrichtungen.

  • Eindeutige Melder- und Laufwegkennzeichnung
    Klare Zuordnung zur jeweiligen Meldergruppe inklusive Meldernummer gemäß Brandmeldeanlage.

  • Genormte Symbole und Darstellung
    Verwendung der in der DIN 14675 festgelegten Symbole, Farben und Maßstäbe.

Wer benötigt Feuerwehrlaufkarten?

Feuerwehrlaufkarten werden von Betreibern von Gebäuden mit Brandmeldeanlagen benötigt. Die Verantwortung für Erstellung, Bereitstellung und Aktualität liegt immer beim Betreiber der Anlage.

Typische Anwendungsfälle sind:

  • Industrie- und Gewerbegebäude

  • Verwaltungs- und Bürogebäude

  • Logistik- und Lagerhallen

  • Öffentliche Gebäude

  • Sonderbauten mit Brandmeldeanlage

Wann sind Feuerwehrlaufkarten erforderlich?

Feuerwehrlaufkarten sind erforderlich, sobald eine Brandmeldeanlage betrieben wird und diese an die Feuerwehr aufgeschaltet ist.

Insbesondere dann, wenn:

  • eine Brandmeldeanlage neu errichtet oder erweitert wird

  • Meldergruppen oder Brandabschnitte geändert werden

  • bauliche oder nutzungsbedingte Anpassungen erfolgen

  • eine Abnahme oder Wiederholungsprüfung ansteht

Veraltete oder unvollständige Feuerwehrlaufkarten gelten als Mangel.

Welche rechtlichen Grundlagen gelten für Feuerwehrlaufkarten?

Die zentrale Grundlage ist die DIN 14675. Ergänzend gelten:

  • die Technischen Anschlussbedingungen (TAB) der zuständigen Feuerwehr

  • Vorgaben aus dem Brandschutzkonzept

  • Auflagen aus der Baugenehmigung

Auch wenn Normen keine Gesetze sind, werden sie durch diese Verweise verbindlich.

Was ist der Unterschied zwischen Feuerwehrlaufkarten und Feuerwehrplänen?

Feuerwehrlaufkarten und Feuerwehrpläne erfüllen unterschiedliche Aufgaben im Einsatzfall:

  • Feuerwehrlaufkarten (DIN 14675)
    Führen Einsatzkräfte gezielt zum ausgelösten Brandmelder und dienen der schnellen taktischen Orientierung.

  • Feuerwehrpläne (DIN 14095)
    Unterstützen die Einsatzleitung bei der strategischen Einsatzführung und geben einen Gesamtüberblick über das Objekt.

Beide Unterlagen ergänzen sich und sind nicht austauschbar.

Was passiert, wenn keine oder fehlerhafte Feuerwehrlaufkarten vorhanden sind?

Fehlende oder nicht normgerechte Feuerwehrlaufkarten können zu:

  • Beanstandungen bei Abnahmen und Prüfungen

  • Verzögerungen im Einsatzfall

  • erhöhten Risiken für Einsatzkräfte und Personen

  • haftungs- und versicherungsrechtlichen Konsequenzen

führen. Feuerwehrlaufkarten sind daher ein sicherheitsrelevanter Pflichtbestandteil.

Wer ist für die Aktualisierung von Feuerwehrlaufkarten verantwortlich?

Die Verantwortung liegt beim Betreiber der Brandmeldeanlage. Feuerwehrlaufkarten müssen aktualisiert werden, sobald sich Änderungen ergeben, beispielsweise:

  • neue oder versetzte Brandmelder

  • geänderte Laufwege

  • bauliche Veränderungen im Objekt

Eine regelmäßige Überprüfung ist dringend zu empfehlen.

Warum sollten Feuerwehrlaufkarten von einem Fachbetrieb erstellt werden?

Die Erstellung von Feuerwehrlaufkarten erfordert detaillierte Kenntnisse der Brandmeldeanlage, der Normen sowie der örtlichen Feuerwehrvorgaben.

Ein Fachbetrieb stellt sicher:

  • normgerechte Umsetzung nach DIN 14675

  • Abstimmung mit der Brandschutzdienststelle

  • einsatzgerechte, verständliche Darstellung

  • hohe Akzeptanz bei Feuerwehr und Prüfern

Fazit

Feuerwehrlaufkarten nach DIN 14675 sind unverzichtbar für den sicheren Betrieb von Brandmeldeanlagen und für eine schnelle Einsatzführung der Feuerwehr. Sie sind rechtlich gefordert, sicherheitsrelevant und im Ernstfall entscheidend. Mit ITC Graf erhalten Sie normgerechte, einsatzfähige Feuerwehrlaufkarten – professionell erstellt, aktuell gehalten und zuverlässig umgesetzt.

Häufig gestellte Fragen (FAQ)

Feuerwehrlaufkarten sind objektbezogene Einsatzunterlagen für die Feuerwehr und Bestandteil von Brandmeldeanlagen. Sie führen Einsatzkräfte im Alarmfall schnell und gezielt vom Feuerwehr-Anlaufpunkt bis zum ausgelösten Brandmelder und ermöglichen eine sichere Orientierung im Gebäude.
