Wann muss ein Flucht- und Rettungsplan erstellt werden?

Nach § 4 Absatz 4 Arbeitsstättenverordnung (ArbStättV) hat der Arbeitgeber einen Flucht- und Rettungsplan aufzustellen, wenn Lage, Ausdehnung und Art der Benutzung der Arbeitsstätte dies erfordern.

Was gehört in einen Flucht- und Rettungsplan?

Der Flucht- und Rettungsplan muss folgende grafische Darstellungen enthalten: Gebäudegrundriss oder Teile davon, Verlauf der Flucht- und Rettungswege, Lage der Erste-Hilfe-Einrichtungen, Lage der Brandschutzeinrichtungen (z.B. Feuerlöscher), Lage der Sammelstellen sowie den Standort des Betrachters.

Wer erstellt einen Flucht- und Rettungsplan?

Gemäß § 4 Abs. 4 der Arbeitsstättenverordnung (ArbStättV) hat der Arbeitgeber für die Arbeitsstätte einen Flucht- und Rettungsplan aufzustellen.

Wo muss der Flucht- und Rettungsplan aushängen?

Die Flucht- und Rettungspläne sind in den Bereichen der Arbeitsstätte in ausreichender Zahl an geeigneten Stellen auszuhängen.

Wie oft müssen Fluchtpläne aktualisiert werden?

Flucht und Rettungspläne sind in regelmäßigen Zeitabständen, mind. alle 2 Jahre, nach DIN ISO 23601 zu prüfen, um zu gewährleisten, dass sie gut lesbar, verständlich und aktuell sind.

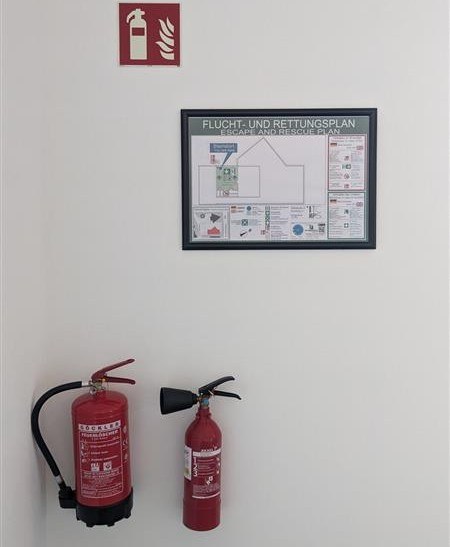

Wie muss ein Flucht- und Rettungsplan angebracht sein?

Es hat sich bewährt, die Pläne in einer Höhe von 1,65 m (Planmitte) über der Standfläche des Betrachters aufzuhängen. Außerdem müssen Flucht- und Rettungspläne mit mindestens 50 Lux ausgeleuchtet und auch bei Ausfall der Normalbeleuchtung lesbar sein.

Was ist der Unterschied zwischen Fluchtweg und Rettungsweg?

Ein Fluchtweg ist der Weg zur Flucht von Bewohner*innen, Beschäftigten, Kund*innen und anderer Personen. Über diesen Weg können Sie sich selbst in Sicherheit bringen. Der Rettungsweg ist der Weg, über den Rettungskräfte zu den in Not befindlichen Personen vordringen können, um von diesen unmittelbare Gefahr abzuwenden.

Was darf im Fluchtweg stehen?

Verkehrs- und Fluchtwege müssen immer freigehalten werden, d. h. sie dürfen in ihrer lichten Breite und Höhe nicht eingeschränkt werden.

Wie erkenne ich Flucht und Rettungswege?

Die Kennzeichnung von Flucht- und Rettungswegen ist in der ASR A1. 3 geregelt und entspricht der DIN EN ISO 7010. Fluchtwege sind entlang dem Verlauf mit selbstleuchtenden oder beleuchteten Piktogrammen gekennzeichnet. Die Kennzeichnung ist oft mit einer Notbeleuchtung gekoppelt.

In welche Richtung muss eine Fluchttür öffnen?

In der Arbeitsstättenverordnung heißt es, dass Türen von Notausgängen sich nach außen öffnen lassen müssen.

Was ist die ITC Graf GmbH

Die ITC Graf GmbH ist einer der führenden Anbieter im Arbeitsschutz.

Informationstag Ladungssicherung · Einblick und wichtige Hinweise zur Ladungssicherung im Alltag

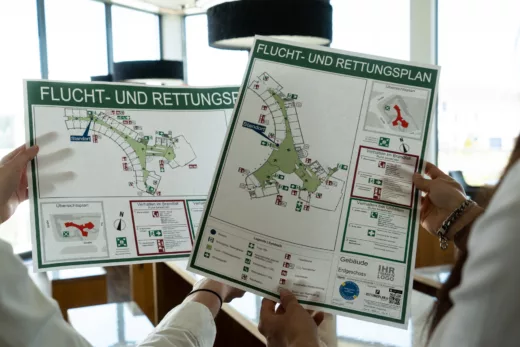

Der Flucht- und Rettungsplan

In einer Gefahrensituation ist eine schnelle Reaktion lebenswichtig. Nur, wenn Entstehungsbrände sofort bekämpft werden und das Gebäude im Notfall schnell und sicher evakuiert wird, können Menschen geschützt und Leben gerettet werden. Ein Flucht- und Rettungsplan wird gemäß der DIN ISO 23601 erstellt. Er informiert den Betrachter in seitenrichtiger Darstellung über die vorhandenen Fluchtwege sowie die Standorte der Brandbekämpfungseinrichtungen. Gehen auch Sie auf Nummer sicher und lassen Sie sich Ihren Plan vom Experten erstellen.

Sprechen Sie mit uns Mail schreiben

Flucht- und Rettungspläne nach DIN 23601

Wir erstellen Ihre Flucht- und Rettungspläne

Nach gültigen internationalen Vorschriften und Normen

Wir erstellen den Flucht und Rettungsplan nach den aktuellsten internationalen Vorschriften und dem neuesten Stand der Technik.

Wir gewährleisten eine schnelle Lieferung der Fluchtpläne

Sie benötigen Ihre Flucht- und Rettungspläne kurzfristig? Wir garantieren eine schnelle Ausarbeitung und Lieferung aller notwendigen Rettungspläne.

Ihre Flucht- und Rettungspläne zum fairen Preis

Durch qualifiziertes Personal und unter Einsatz neuester Technik können wir die Rettungspläne effizient und damit kostengünstig anbieten.

Individuelle Beratung

Damit keine Frage mehr offen bleibt: Unsere FAQ's

: Nach § 4 Absatz 4 Arbeitsstättenverordnung (ArbStättV) hat der Arbeitgeber einen Flucht- und Rettungsplan aufzustellen, wenn Lage, Ausdehnung und Art der Benutzung der Arbeitsstätte dies erfordern.
: Der Flucht- und Rettungsplan muss folgende grafische Darstellungen enthalten: Gebäudegrundriss oder Teile davon, Verlauf der Flucht- und Rettungswege, Lage der Erste-Hilfe-Einrichtungen, Lage der Brandschutzeinrichtungen (z.B. Feuerlöscher), Lage der Sammelstellen sowie den Standort des Betrachters.
: Gemäß § 4 Abs. 4 der Arbeitsstättenverordnung (ArbStättV) hat der Arbeitgeber für die Arbeitsstätte einen Flucht- und Rettungsplan aufzustellen.
: Die Flucht- und Rettungspläne sind in den Bereichen der Arbeitsstätte in ausreichender Zahl an geeigneten Stellen auszuhängen.
: Flucht und Rettungspläne sind in regelmäßigen Zeitabständen, mind. alle 2 Jahre, nach DIN ISO 23601 zu prüfen, um zu gewährleisten, dass sie gut lesbar, verständlich und aktuell sind.
: Es hat sich bewährt, die Pläne in einer Höhe von 1,65 m (Planmitte) über der Standfläche des Betrachters aufzuhängen. Außerdem müssen Flucht- und Rettungspläne mit mindestens 50 Lux ausgeleuchtet und auch bei Ausfall der Normalbeleuchtung lesbar sein.
: Ein Fluchtweg ist der Weg zur Flucht von Bewohner*innen, Beschäftigten, Kund*innen und anderer Personen. Über diesen Weg können Sie sich selbst in Sicherheit bringen. Der Rettungsweg ist der Weg, über den Rettungskräfte zu den in Not befindlichen Personen vordringen können, um von diesen unmittelbare Gefahr abzuwenden.
: Verkehrs- und Fluchtwege müssen immer freigehalten werden, d. h. sie dürfen in ihrer lichten Breite und Höhe nicht eingeschränkt werden.
: Die Kennzeichnung von Flucht- und Rettungswegen ist in der ASR A1. 3 geregelt und entspricht der DIN EN ISO 7010. Fluchtwege sind entlang dem Verlauf mit selbstleuchtenden oder beleuchteten Piktogrammen gekennzeichnet. Die Kennzeichnung ist oft mit einer Notbeleuchtung gekoppelt.
: In der Arbeitsstättenverordnung heißt es, dass Türen von Notausgängen sich nach außen öffnen lassen müssen.

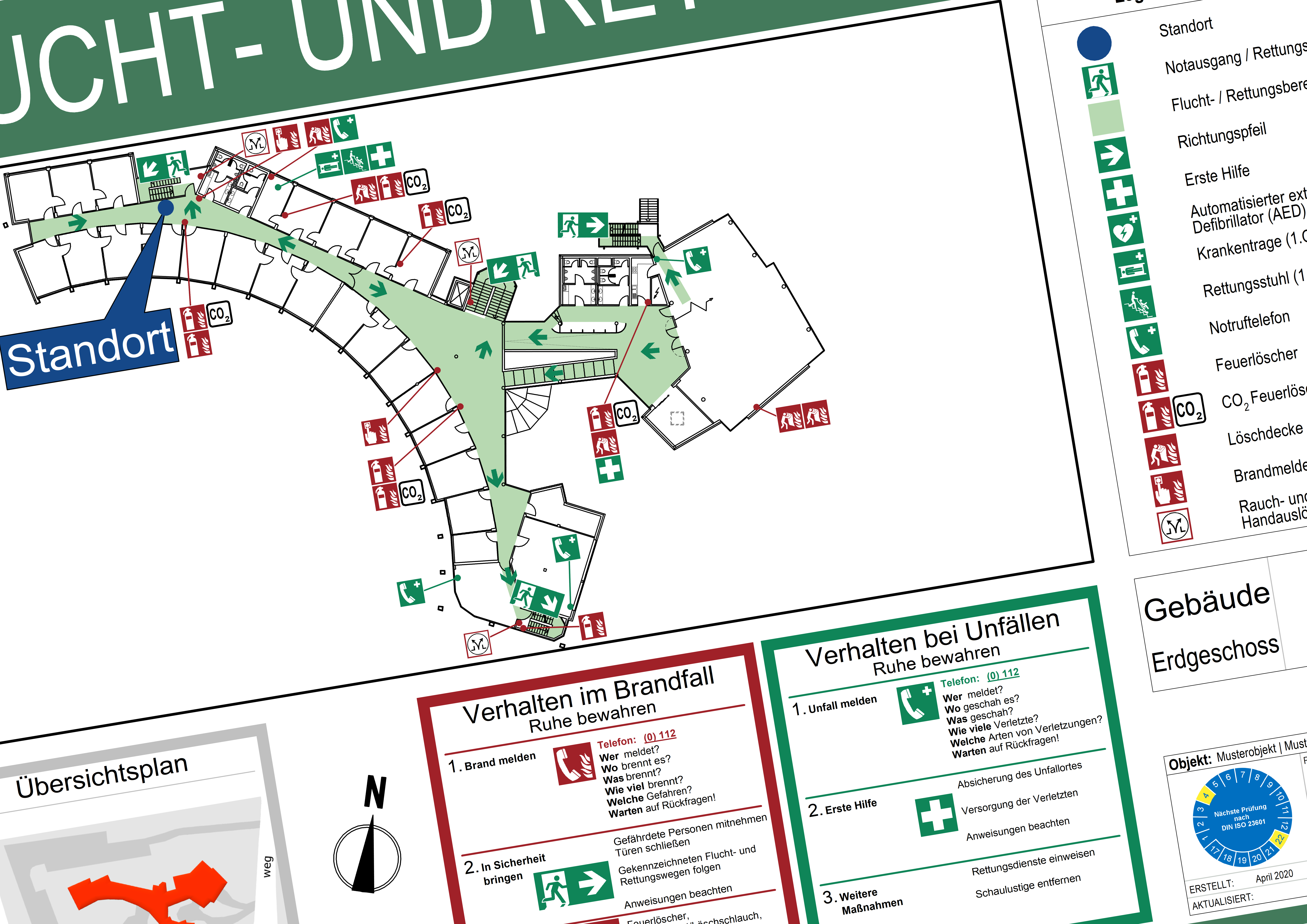

Bestandteile eines Flucht- und Rettungsplan nach DIN ISO 23601

Plankopf mit Angabe des Erstellers, Objekts, Stockwerks, Erstell- und Revisionsdatums sowie der Plan- und Revisionsnummer 2)Gebäude- sowie Stockwerksangabe mit Ihrem Logo
Legende (Erklärung aller verwendeten Symbole)
Verhalten bei Unfällen
Verhalten im Brandfall (Brandschutzordnung Teil A)
Nordpfeil
Beschreibung der Sammelstelle

Immer die passende Lösung

Sie sind Mieter oder Inhaber
... und müssen auf Grund von Vorgaben, Gutachten, einer Brandschau oder Nutzungsänderung Flucht- und Rettungspläne in Ihrem Gebäude anbringen? Pläne sind vorhanden, jedoch veraltet und müssen aktualisiert werden? Dafür gibt es uns.

Sie sind Bau- oder Wohnbauunternehmer
... und die Erstellung und Anbringung von Fluchtwegpläne ist notwendig? Sie haben keine Möglichkeit oder keine Kapazitäten die Flucht- und Rettungspläne selbst zu erstellen und suchen nach jemandem der dies übernehmen kann? Bei uns sind Sie richtig.

Sie sind Architekt oder Planungsbüro
... und möchten sich auf Ihre Kernaufgaben konzentrieren? Sie suchen nach einem kompetenten Dienstleister, der die Fluchtpläne erstellen kann? Kontaktieren Sie uns, wir sind schnell und flexibel.

Flucht- und Rettungspläne nach DIN 23601

Sprechen Sie mit einem Experten

Unsere Experten beraten Sie persönlich und individuell rund um das Thema Brandschutz.

Jetzt beraten lassen

Inhaltsverzeichnis

Flucht- und Rettungspläne erstellen lassen

Anforderungen an einen Flucht- und Rettungsplan

Der Aufbau eines Flucht- und Rettungsplans im Überblick

Wer darf einen Flucht- und Rettungsplan erstellen?

Wann benötigt man einen Flucht- und Rettungsplan?

Flucht- und Rettungspläne erstellen lassen

Erfüllt ein Gebäude bestimmte Kriterien, muss ein Flucht- und Rettungsplan unbedingt zur Grundausstattung gehören. Vor allem öffentliche Gebäude, Krankenhäuser oder Schulen sind dazu verpflichtet, einen Rettungsplan für die Besucher im gesamten Gebäude zu verteilen. In gefährlichen Situationen ist dieser Flucht- und Rettungsplan möglicherweise die einzige Chance für die Besucher lebend aus dem Gebäude herauszukommen. Die Vorgaben für die Erstellung eines Flucht- und Rettungsplans finden Sie in der Norm DIN ISO 23601.

Doch welche Vorgaben müssen Sie bei der Erstellung berücksichtigen? Und wie können Sie die in Ihrem Gebäude befindlichen Personen im Notfall über das richtige Verhalten aufklären? ITC Graf erläutert Ihnen alles über die Erstellung von Flucht- und Rettungsplänen.

Anforderungen an einen Flucht- und Rettungsplan

Ein Flucht- und Rettungsplan sollte in erster Linie übersichtlich sein. Außerdem muss der jeweilige Standort unbedingt auf dem Plan zu erkennen sein. Ebenso ist es notwendig, dass Rettungs- und Brandschutzzeichen auf der Karte markiert sind, sodass die Personen im Notfall ganz genau wissen, wie sie aus dem Gebäude kommen. Wollen Sie für Ihr Gebäude einen Flucht- und Rettungsplan erstellen, sollten Sie für die Umrisse des Gebäudes möglichst schwarze Linien verwenden. So können alle Besucher die Grundrisse des Gebäudes sofort erkennen. Je größer die Gebäude sind, desto mehr Abschnitte müssen erstellt werden. Ansonsten können die Besucher schnell den Überblick verlieren. Damit sich die Anwesenden auch im Notfall zurechtfinden, müssen alle Sammelstellen darauf markiert werden. Um ein übersichtliches Bild von einem Flucht- und Rettungsplan zu bekommen, werden Ihnen die wichtigsten Punkte kurz vorgestellt:

Der genaue Standort muss immer auf einem Flucht- und Rettungsplan markiert werden. Damit der Standort auf dem Plan gut zu sehen ist, sollte er mindestens einen Durchmesser von 7 mm haben. Wird der Standort von den Besuchern schnell gefunden, haben sie auch im Notfall einen guten Überblick über die Situation.
Sämtliche Fluchtwege müssen die Farbe Grün aufweisen. Außerdem müssen die Fluchtwege mit Richtungspfeilen des Typs D gemäß DIN ISO 3864-3 ausgestattet sein. Wichtig ist, dass die Fluchtwege vom Standort aus gekennzeichnet werden.
Damit die Anwesenden wissen, wo der nächste Feuerlöscher steht, müssen auf dem Plan alle Rettungs- und Brandschutzzeichen die gleiche Farbe haben.

Der Aufbau eines Flucht- und Rettungsplans im Überblick

Wollen Sie in einem Gebäude Flucht- und Rettungspläne anbringen, müssen die Pläne eine bestimmte Mindestgröße haben. Können die genauen Maße nicht eingehalten werden, ist eine Toleranz von 5 Prozent zulässig. Je nachdem, wie groß die bauliche Anlage ist, wird der Maßstab für den Grundriss berechnet. Doch auch der Detaillierungsgrad und der Anbringungsort sind entscheidend für den Maßstab. Ebenso müssen die Schrifthöhe und die Größe der Schriftzeichen angepasst werden. Wählen Sie einen Schrifttyp aus, der bei einer vorgesehenen Erkennungsweite eine optimale Lesbarkeit gewährleistet.

Auch die Umrisse des Gebäudes müssen eine bestimmte Breite haben. Ebenso müssen die Linien für die Inneneinrichtung auf einem Flucht- und Rettungsplan eine bestimmte Breite aufweisen. Ein Fluchtplan muss auf jeden Fall einen weißen Hintergrund haben. Außerdem kann nachleuchtendes Weiß verwendet werden. Sollte es einen Stromausfall geben, kann der Flucht- und Rettungsplan auch im Dunkeln noch erkannt werden. In diesem Fall kann auch Sicherheitsbeleuchtung sehr sinnvoll sein. Weitere Elemente des Plans sind zudem die Kopfzeile, Legende sowie sonstige Informationen wie Planersteller.

Wichtig ist, dass der Flucht- und Rettungsplan so einfach wie möglich dargestellt wird. Um die Einfachheit zu unterstreichen, werden lediglich Grundrisse für die Darstellung des Gebäudes verwendet. Notwendige Markierungen sind zum Beispiel Türen, Wände und Fenster. Ebenfalls sind die Ausgänge ins Freie unbedingt abzubilden. Damit die Betrachter einen möglichst schnellen Überblick über das Gebäude bekommen, sollten zu jedem Gebäudebereich wichtige Informationen auf dem Plan stehen. Zu den wichtigen Informationen zählen zum Beispiel Etagenbezeichnungen und die Angaben zur Nordrichtung.

Wer darf einen Flucht- und Rettungsplan erstellen?

Im Grunde darf jede Person, die ein umfassendes Wissen zum Thema Brandschutz aufweist, einen Flucht- und Rettungsplan erstellen. Wichtig ist jedoch, dass die Person über den organisatorischen und baulichen Brandschutz informiert ist. Weiterhin muss die Person, die für die Erstellung des Flucht- und Rettungsplans zuständig ist, fundierte Kenntnisse hinsichtlich der geltenden Norm DIN ISO 23601 verfügen.

Wollen Sie jemanden mit der Erstellung eines Rettungs- und Fluchtplans beauftragen, sollte die befähigte Person auf jeden Fall entsprechende Nachweise vorlegen können. Die Nachweise über die Kenntnisse erhält eine befähigte Person erst, wenn sie eine themenrelevante Ausbildung abgelegt hat. Doch auch nach einem Studium zum Sicherheitstechniker darf die Person einen Flucht- und Rettungsplan erstellen. Es besteht auch die Möglichkeit, eine Ausbildung zum Brandschutzbeauftragten zu machen. In dieser Ausbildung werden unterschiedliche Themen angesprochen. Die Dauer der Ausbildung beträgt einen Tag. Am Ende dieser Ausbildung erhält man ein Zertifikat.

Wann benötigt man einen Flucht- und Rettungsplan?

Sie sind sich nicht sicher, ob Sie einen Flucht- und Rettungsplan brauchen? Treffen folgende Punkte zu, dann sollten Sie unbedingt jemanden mit der Erstellung eines Flucht- und Rettungsplans beauftragen:

Verfügt Ihr Gebäude über eine große räumliche Ausdehnung, ist es dringend zu empfehlen, einen Flucht- und Rettungsplan zu erstellen.
Je weitläufiger die Produktionsstätte ist, desto sicherer ist es, wenn Sie einen Rettungsplan erstellen lassen.
Sobald das Bürogebäude eine gewisse Größe erreicht hat, muss ein Fluchtplan erstellt werden.
Ihr Bürogebäude ist besonders unübersichtlich.
Ihr Unternehmen arbeitet mit gefährlichen Stoffen.
Es handelt sich um eine Schule oder Kindertageseinrichtung.
Es halten sich regelmäßig viele Personen im Gebäude auf.
